Siste ankomst av automatisk dobbelthode anilox rulle uv-beleggmaskin. Designet ved bruk av førsteklasses materiale og ny teknologi i NEW STAR - Kina-produsent. Tillater uv, vannbasert, myk berøring, matt og glanset belegg... Spesielt for høykvalitets fine utskrifter behandlet av storskala fabrikker.
Automatisk dobbelthode anilox rulle uv-beleggmaskin er en innovativ og sikker løsning for å aktivere vannbasebelegg og myk berøring av papir. NEW STAR er en global produsent og eksportør av automatisk dobbelthode anilox rulle uv-beleggmaskin. I Kina kan du tilpasse dine behov for å finne de best egnede belegningsmaskinene til best pris.

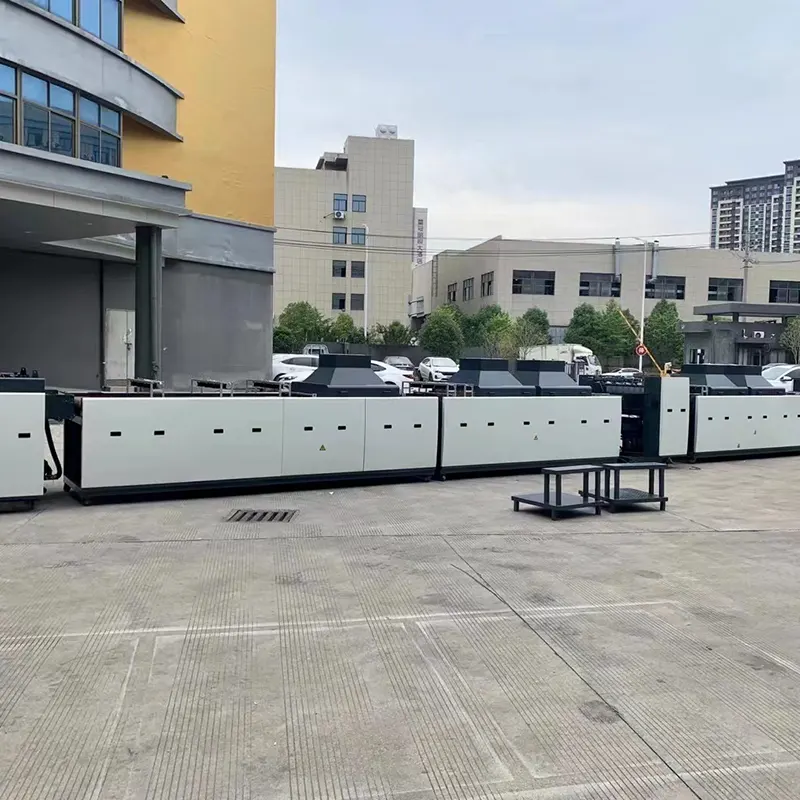

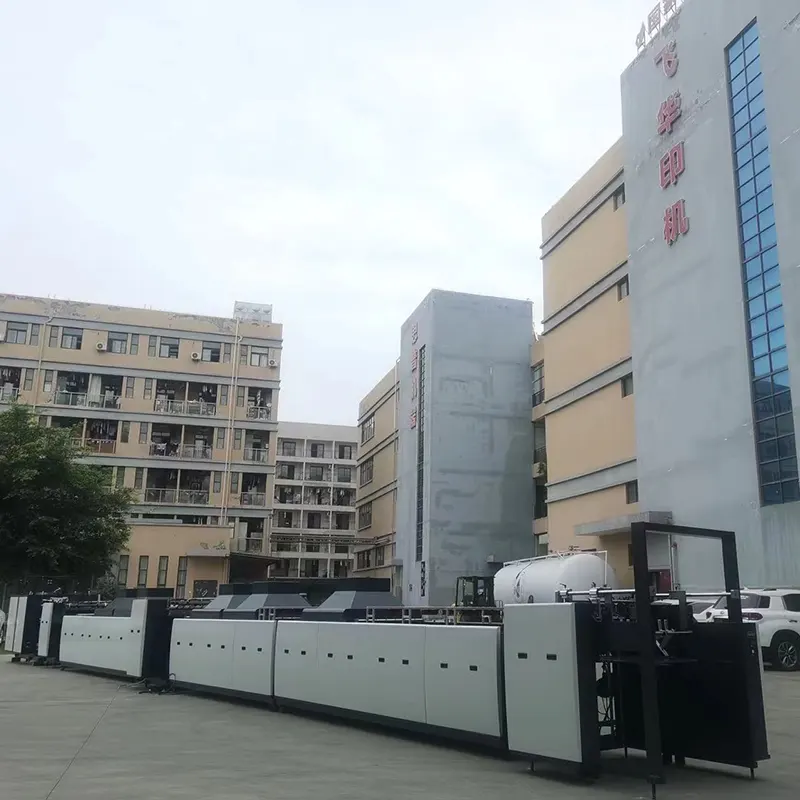

SGUV-800/1200 Automatisk dobbelthode anilox uv-beleggmaskin er det første innenlandske produktet utviklet av Feihua, som undergraver det tradisjonelle gummivalsebelegget.
Den siste anilox-beleggprosessen: løs fenomenet appelsinskall og korn fullstendig!
Modell |
SGUV-800 |
SGUV-1200 |
Maks.arkstørrelse |
820*1000mm |
1200*1000mm |
Min.arkstørrelse |
270*270 mm |
300*300 mm |
Ark vekt |
250~500g/m2 |
250~500g/m2 |
Ark vekt |
128~500g/m2 |
128~500g/m2 |
Hastighet |
5~100m/min |
5~100m/min |
Hastighet |
5~60m/min |
5~60m/min |
Makt |
45Kw |
50 Kw |
UV-lampe |
3 stk x 8Kw |
3 stk x 9,75 kW |
IR lampe |
18 stk x 1,5 kW |
18 stk x 1,5 kW |
Høyde papirmating |
1100 |
1100 |
Høyde på papirstabel |
1050 |
1050 |
Vekt |
6000 kg |
65 000 kg |
Dimensjon |
16500x1850x20000mm |
16500x2050x2000mm |
Gjelder for Solve høykvalitets fine produkter: vannbasert olje, soft touch olje, anti-ripe olje, film erstatning olje, etc.
1: Anilox-rulle med stor diameter direkte belegg, ikke nødvendig å overføre gummirulle, kan sikre tykkelsen på oljen på papiret, selv uten appelsinskall
2: Den lukkede skrapen brukes til å sirkulere oljen inne i oljekretsen uten utstrømning av olje, noe som effektivt kan redusere oljetap og fordampning.
3: De øvre og nedre valsene drives av uavhengige motorer, uten mekaniske hull, som kan sikre at det ikke er striper i belegget.
4: Pressingen av rullene styres av servomotorer, tykkelsen på gapet settes direkte på berøringsskjermen, og gapet styres av servomotoren, noe som gjør kontrollen mer nøyaktig og betjeningen enklere!
5: Høyt nivå av intelligens, en-tasts startakselerasjon, mer praktisk og effektiv enn tradisjonell segmentert kontroll!
6: Skafthodet er 55 mm stort, noe som er mer stabilt og fastere enn de tradisjonelle 35 mm under høy hastighet, uten deformasjon og god beleggeffekt!

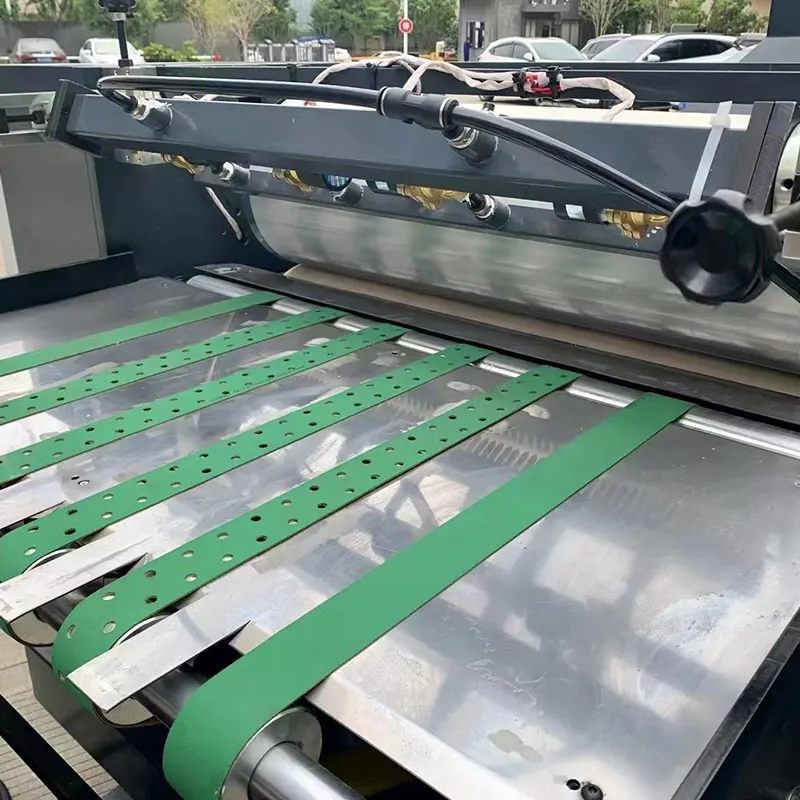

1. Automatisk papirmatingsseksjon
Papirmateren er en viktig del av bestrykningsmaskinen. Papirmaterens funksjon er å automatisk, nøyaktig, jevnt og periodisk separere arkene ett etter ett, og kontinuerlig sende dem til de vanlige posisjoneringsdelene.
Papirmatingsmetoden til denne maskinen er kontinuerlig papirmating, som har fordelene med høy automatisering, kompakt struktur, god ytelse, praktisk betjening, nøyaktig papirmating og høy presisjon. Hovedkomponentene i papirmateren er papirmatebroen, papirmatehodet, stablebordet, løftesystemet og overføringssystemet.

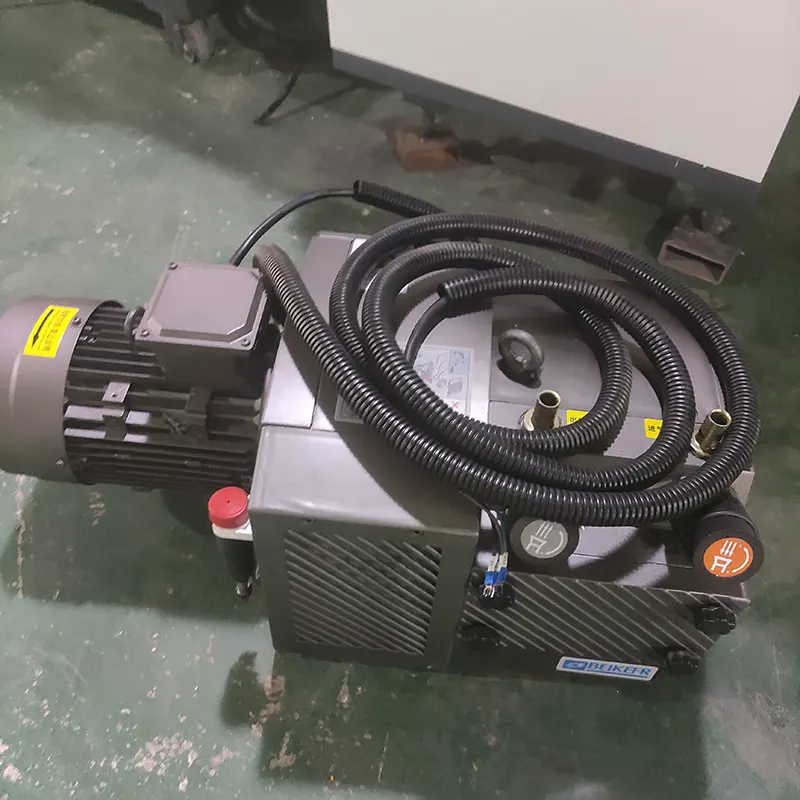

Bruk oljefritt sugesystem for vakuumluftpumpe
(2) Høyhastighets offset pressemater (12000 ark/time) for å sikre rask og stabil drift
(3) Frekvenskonvertering hastighetskontroll papirmating
(4) Papirmatingsbordet til produksjonslinjen er plassert og transportert ved vakuumsug for å sikre jevn, ryddig og stabil transport.
(5) Beskyttelsesanordningene for øvre og nedre grense på fôringsbordet; manuell rask løfting;
(6) Papirmatingsbordet fyller automatisk på papirmatingssystemet;
(7) Vedlagt dobbeltarkkontroller: deteksjon og avstengningssystem for dobbel eller flere arkmating: bruk induksjonen av sikkerhetsspenningsdetektoren for å oppdage doble eller flere ark papir;
2. Grunnleggende oljebeleggingshode (med valgfri luftknivenhet)
Grunnhodet er en viktig innretning for å sikre at papiret får et jevnt UV-lag, som kan forsterke vedheften mellom blekket og UV-lakken.
Grunnleggende belegghodeenhet har følgende funksjoner:
Påfør basisolje for å fylle kapillærene på papiroverflaten;
Øk vedheften mellom UV-belegg og blekk; redusere penetrasjonen av belegget for å opprettholde den rene hvitheten til papiret;
Spar forbruket av høyverdige oljeprodukter som dyr UV-olje, berøringsolje og filmerstattende olje;
Avtakbar nedre skrape, enkel å rengjøre og skifte blad, og skrape renere
Hoveddrivsystemet vedtar synkron beltedrift, trykkbestandig design med dobbeltlager, presis og holdbar
Rullpapirfeil, automatisk stopp, automatisk alarm.
Støpegods er behandlet i ett stykke, med sterk stivhet, stabilitet og holdbarhet!

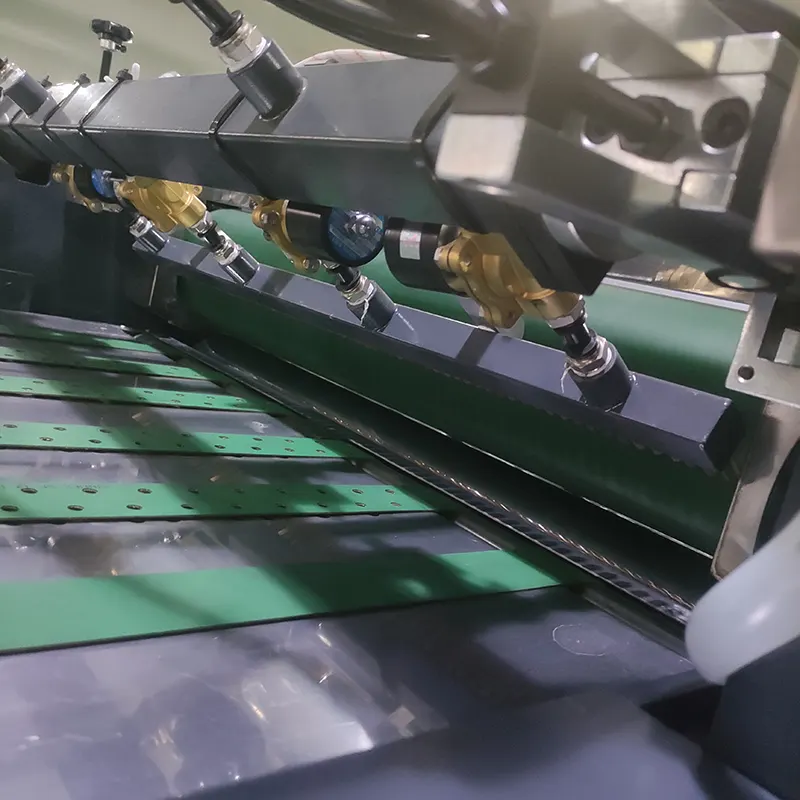

Utstyrt med svært følsomt luftknivsystem (valgfritt) egnet for både tykt papir og tynt papirbelegg;

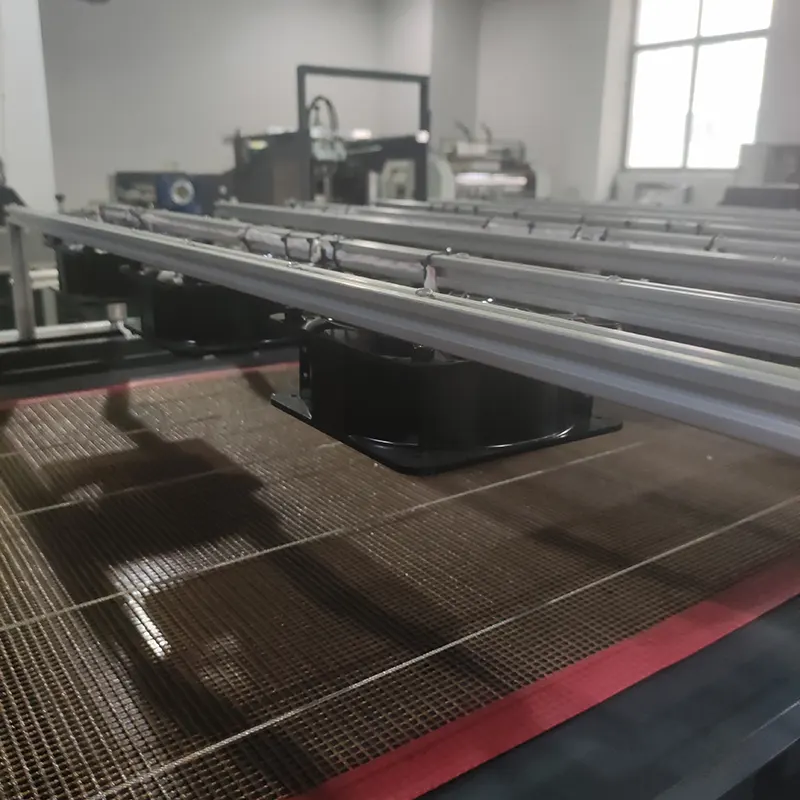

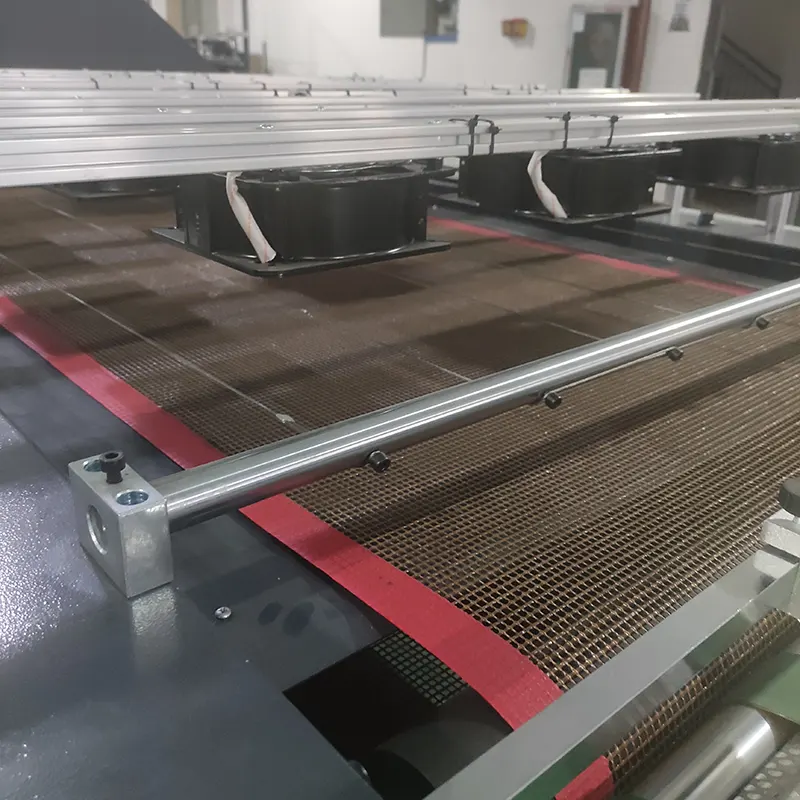

3. IR-herdesystem
Den vannbaserte infrarøde tørketrommelen betyr at når infrarøde stråler utstråles til overflaten av belegget, reflekteres en del av det av beleggets overflate, og resten kommer inn i belegget. For termisk energi økes temperaturen på belegget, noe som har effekten av å akselerere tørkingen.
(1) Den kan brukes til tørking etter belegg med vann eller løsemiddel, belegningsvæske, etc.;
(2) Inne i ovnen er en temperatursensor, når temperaturen i lysboksen når den innstilte verdien, vil den opprettholde en konstant temperatur;
(3) Kjøleviftesystem, papiret tørker raskt og fester seg ikke tilbake;(4) Bruk en energibesparende tørkemetode for varmluftsirkulasjon, som sparer mer strøm;
(5) Ingen griper vakuumluftsug er festet til papiret, og det er stabilt og går ikke skjevt, flyter opp eller hauger papir;

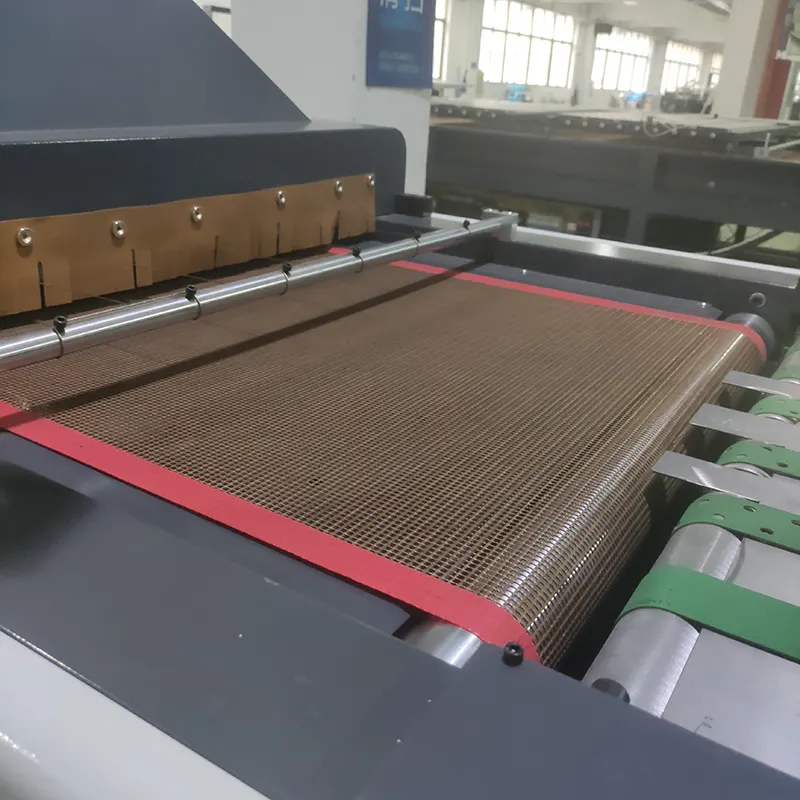

(6) Teflon transportbånd: ingen deformasjon, ingen motstand, anti-ultrafiolett, holdbart, automatisk transportbåndkorreksjonssystem, stabilt og ingen støy.
(7) IR-tørking består av 18 lamper delt inn i 2 grupper (eller 3 UV-er delt inn i tre grupper), automatisk konstant temperaturinnstilling, uavhengig temperaturkontroll;
(8) Det er en sikkerhetstråd under lampeskjermen for å hindre at papiret flyter eller at lampen brenner.
(9) Selvslukkende funksjon for transportbånd for å forhindre blokkering og brann; (10) IR-tørkesystem, lett tørking, ikke påvirket av ventilasjon, kan effektivt tørke det grunnleggende oljelaget på overflaten av papiret, og vil ikke forårsake papiret å bli strukket og deformert av varme;

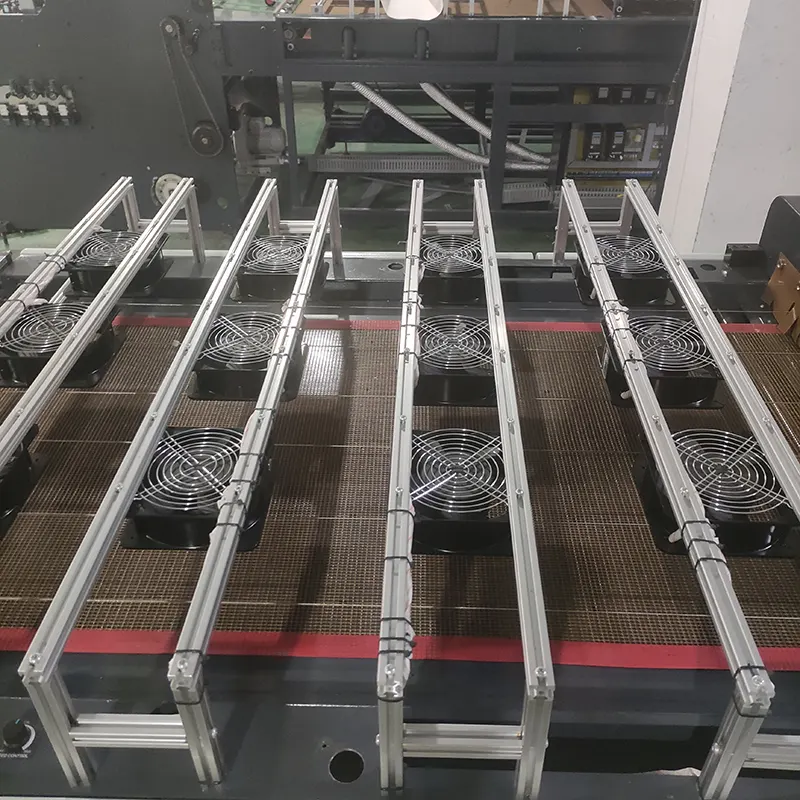

(11) Blastkjøling har fordelene med høyt lufttrykk, høy luftvolumkontrollstabilitet, lavt støynivå og automatisk drift. Sammenlignet med tradisjonelle vifteventilasjonssystemer er tørkehastigheten raskere og effekten er bedre.ï¼

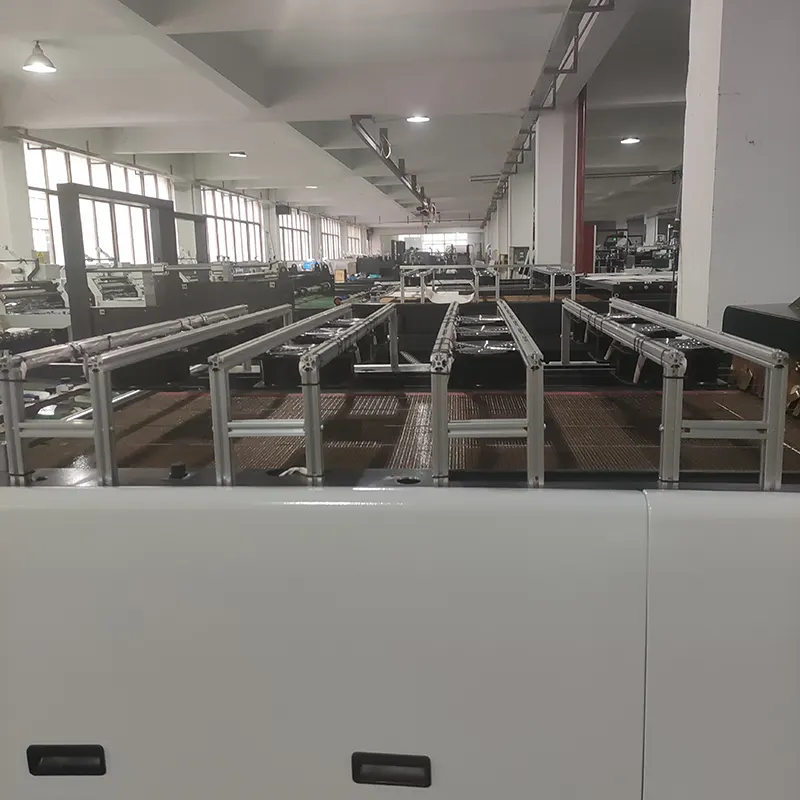

Hoveddelen av tørketunnelen bruker infrarød tørking og viftekjøling, som har bedre kjøleeffekt, mer strømsparing og energisparing.

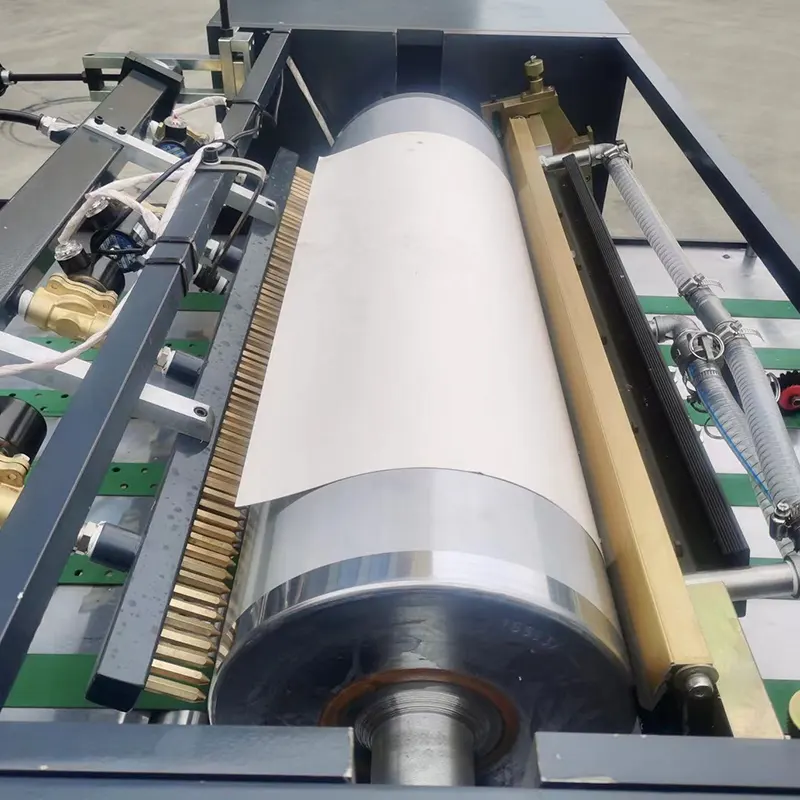

4. Anilox rullebelegghode (med valgfri luftkniv)
Oljebelegningsmaskinen refererer til prosessen med å belegge glassmalingen på overflaten av trykksaken og utjevne og tørke den.
(1) Vert for overflateoljebelegg, med svært følsomt luftknivsystem, datakontroll (valgfritt) egnet for tykt papir og tynt papir
Belegg med to formål;
(2) Avansert og sikker automatisk overvåkings-, avstengnings- og alarmsystem for belegging av rullepapir.
(3) Lavhastighets jog-feilsøking, etter å ha behandlet papirrullen, kastes papiret ut;
(4) Ingen griper vakuum luftsuging, fester seg til papir, ikke skjev;

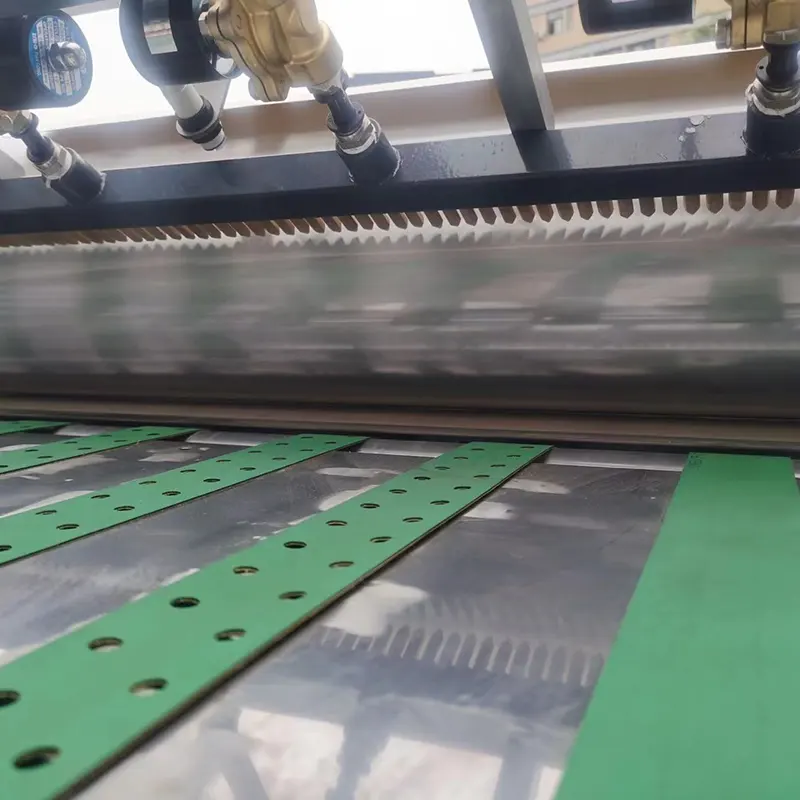

(5) Nyutviklet aniloxrull med stor diameter, direkte belegg krever ikke overføring av gummirullen, noe som kan sikre tykkelsen og jevnheten til oljen på papiret
(6) Øvre og nedre ruller med original teknologi drives av uavhengige motorer, uten mekaniske hull, som kan sikre at det ikke er striper i belegget.
(7) Den lukkede skraperen brukes til å sirkulere oljen inne i oljekretsen uten utstrømning av olje, noe som effektivt kan redusere oljetap og fordampning.
5. Andre IR-ovn (som punkt 3)
6. Automatisk leveringssystem
Den automatiske papirleveringsmaskinen er utstyrt med en viftekjølt papirpressestruktur, som perfekt kan levere papiret under høyhastighetsdrift av maskinen, og sikrer at papiret leveres pent.
(1) Beltet har støysvak papirlevering, og de øvre og nedre trykkskinnene er utformet for å sikre jevn og jevn levering.
(2) Vakuumsug papirstabilisator for å holde papiret stabilt; for å unngå krølling av tynt papirbelegg,
(3) Leveringsbordet kan heves og senkes manuelt;
(4) øvre og nedre grensebeskyttelsesanordninger på leveringsbordet; (5) Automatisk senkeanordning for leveringsbordet, og leveringsgrense for papirstopp og alarmsystem;
(6) Automatisk beleggpapir kumulativt antall;
(7) Automatisk sorteringsenhet for tilfeldig papir og programmert kontroll- og alarmsystem;
(8) Ved å bruke høyhastighets pneumatisk fotoelektrisk enkeltarks papirtakingssystem, er papiret nøyaktig og pent;
